고품질 트위싱 행성 케이지 케이블 스트랜딩 기계 와이어 및 케이블 스트랜딩 기계

1일반 설명:
이 기계는 주로 벗은 구리 와이어, 벗은 알루미늄 와이어 등을 굽는 데 사용됩니다.

2기술 매개 변수:















3주요 전기 부품









4.자세한 설명:
4.1 Φ1600 중앙선 회전:
배상 스풀 사양: PN630-1600
최대 부하량: 4톤
긴장 은 기계적 마찰 에 의해 제어 되고, 크기는 조절 될 수 있다.
상환은 높이 조절을 보장하기 위해 혼자 위아래로 이동할 수 있는 끝축 상단형입니다. 두 기둥은 동시에 또는 별도의 축으로 움직일 수 있습니다.스풀을 로딩 할 때 미끄러지기 보호 장치와 로딩 및 배하 할 때 제한된 보호 장치가 있습니다..
4.2 12B, 18B, 24B 선형체:
배상 스풀 사양: PND630
속도: 6B/12B: 95rpm
18B: 85rpm
24B: 75rpm
스트랜딩 피치: 6B: 단계없는 조정
12B: 무단 조정
18B: 무단 조정
24B: 무단 조정
회전 된 몸의 끝은 큰 베어링으로 지원되며 주요 축은 두꺼운 매듭없는 철강 파이프로 처리됩니다. 스트랜드 몸은 전체 철강 판 처리 구조입니다.총 6 세트의 지원 바퀴가 있습니다.12B 케이지에 1 세트, 18B 케이지에 2 세트, 24B 케이지에 3 세트.스트랜딩 케이지와 주요 스핀들 사이의 연결은 긴 시간 동안 높은 속도로 회전 스트랜딩 몸을 보장할 수 있는 수축 디스크와 키 연결 유형을 채택.
배열 된 바디의 후방 회전 은 덮개 로 보호 되는 기울기 기어 를 통해 달성 됩니다. 후방 회전 기어 와 기둥 의 연결 은 스플릿 샤프트 타입 입니다.
기어박스는 분사 처리 된 樹脂 모래 주름 박스를 사용합니다. 모양은 평평하고 아름답습니다. 포스와 잔류가 없습니다. 진동을 효과적으로 흡수하고 소음을 줄일 수 있습니다.그리고 전송의 안정성을 향상.
와이어 디스크는 끝 샤프트 유형에 의해 클램프되며, 클램핑 또는 휴식은 견과류 덮개를 사용하고 안전 잠금 장치가 있습니다.
스트랜딩 몸과 베일-레크 구멍은 CNC 굴착 및 프레싱 가공 센터에 의해 처리됩니다.바늘의 양쪽 끝의 축 구멍과 굽은 케이지의 구멍의 끝의 동심성을 정확하게 보장합니다., 장비의 사용 수명을 연장합니다.
밧줄은 기계적 마찰을 조절하고 크기를 조절할 수 있으며 평면 긴장 벨트를 사용하며 상단 강철 벨트는 65mn 스프링 스틸을 사용합니다.
가이어 연결이 끊어진 보호 장치는 가이어 연결이 끊어진 자동 주차 기능이 있는지 확인하기 위해 가이어 모듈에 더 가깝게 부착됩니다.
열쇠, 경찰 종소리, 동적 버튼 등이 부착된 바디 앞쪽에 있어 로딩 및 릴딩 스풀의 작동을 용이하게 합니다.
각 부착된 바디는 브레이크에 민감하고 신뢰할 수있는 공기성 나비 브레이크 세트를 사용합니다.
스트랜딩 기어박스는 기어 펌프를 가동하기 위해 별도의 모터를 사용합니다.
낙하된 신체의 각 부분에는 안전한 보호 울타리가 있습니다.
변속기 지상 셰프트 연결은 기둥-판매 관절을 사용합니다.
텅프렌 스틸 곰팡이가 사용 됩니다.

4.3접속장치
탭 타입: 2개의 디스크, 반컷 타입
탭 패드 지름: Φ400mm
탭 속도:170~380r/min
터킹 피크트:15-240mm
탭링 재료: 폴리카티스 밴드, 직물 및 직물 스트립과 같은 비금속 밴드
터핑 마워 전력: 11KW (AC)
기계적 마찰 긴장 제어, 크기를 조정할 수 있습니다.

4.4 미터 카운터:
미터 바퀴의 둘레는 500mm입니다.
최대 길이 9999.9m
정확도 오류 ≤3‰
그것은 이중 바퀴 구조를 채택하고 수평적으로 설치됩니다; 압축 바퀴에 완충 스프링이 있으며 입구와 출구에 철 롤러가 있습니다.

4.5 Φ2500 이중 견인장치:
추적 방법: 이중 롤 휠, 이중 활성 추적.
견인 바퀴 지름: Φ2500 mm
견인선 속도: 45m/min
최대 추적 힘: 12T
추적 모터 전력: 110KW (AC)
주차 압력 전선 장치로 장착하여 주차 중에 전선이 느슨하지 않도록 하고, 유역 피치가 안정적으로 유지되도록 합니다.
두 개의 견인 바퀴는 견인 과정에서 와이어를 긁지 않도록 상호 자연 분리 된 구조적 상황을 채택합니다.
견인 바퀴 구간의 표면은 견인 케이블이 갇히지 않도록 닦아야 합니다.

4.6 Φ2500 픽업 머신:
픽업 릴 사양: PN1000-PN2500
최대 부하: 12T
최대 속도: 65m/min
최대 와이어 지름: Φ50mm
모터 픽업 토크: 8kg.m
토크 모터를 채택하고, 신뢰할 수있는 작동, 간단하고 편리한 작동 및 유지 보수.
와이어 배열은 나사 막대기를 채택하고, 라인은 라인의 속도를 추적 할 수 있으며, 라인의 라인은 조정되지 않습니다.
스풀 클램핑 보호, 스풀 상부 및 하부 경계 보호 및 트러버 터미널 보호
픽업은 높이 조절을 보장하기 위해 혼자 위로 아래로 이동 할 수있는 끝 축 톱링 유형입니다. 두 기둥은 동시에 또는 별도의 축을 이동 할 수 있습니다.스풀을 로딩 할 때 미끄러지기 보호 장치와 로딩 및 배하 할 때 제한된 보호 장치가 있습니다..

4.7 전기 제어 시스템:
이 기계의 전원 공급은 3단계 5선 시스템, 380V (± 10%), 50HZ입니다.
메인 모터는 AC 모터를 채택, 인버터 제어, 취업 모터는 토크 모터를 채택합니다.
전체 라인은 PLC 제어 방식을 채택합니다.

4.8 공기 소스 요구 사항:
공기 압력: 0.6Mpa
공기 부피: 1.0m3/min
압축 공기는 건조하고 불순물과 먼지가 없어야 합니다.

5FAQ:
귀한 고객님, 스트랜딩 머신에는 몇 가지 모델이 있습니다.
1. 맨 와이어 지름
2.부드러운 와이어 또는 단단한 와이어
3굽혀야 할 케이블의 양
4- 회전 후 영역.

안녕하세요

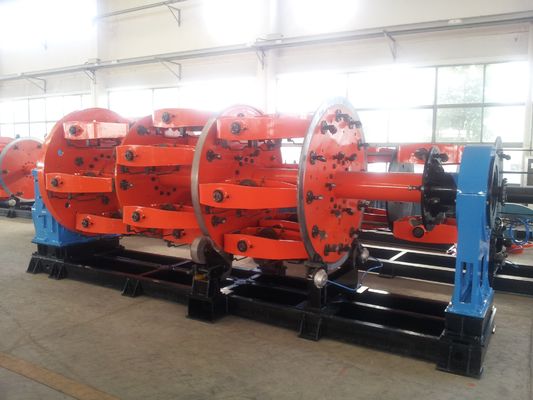

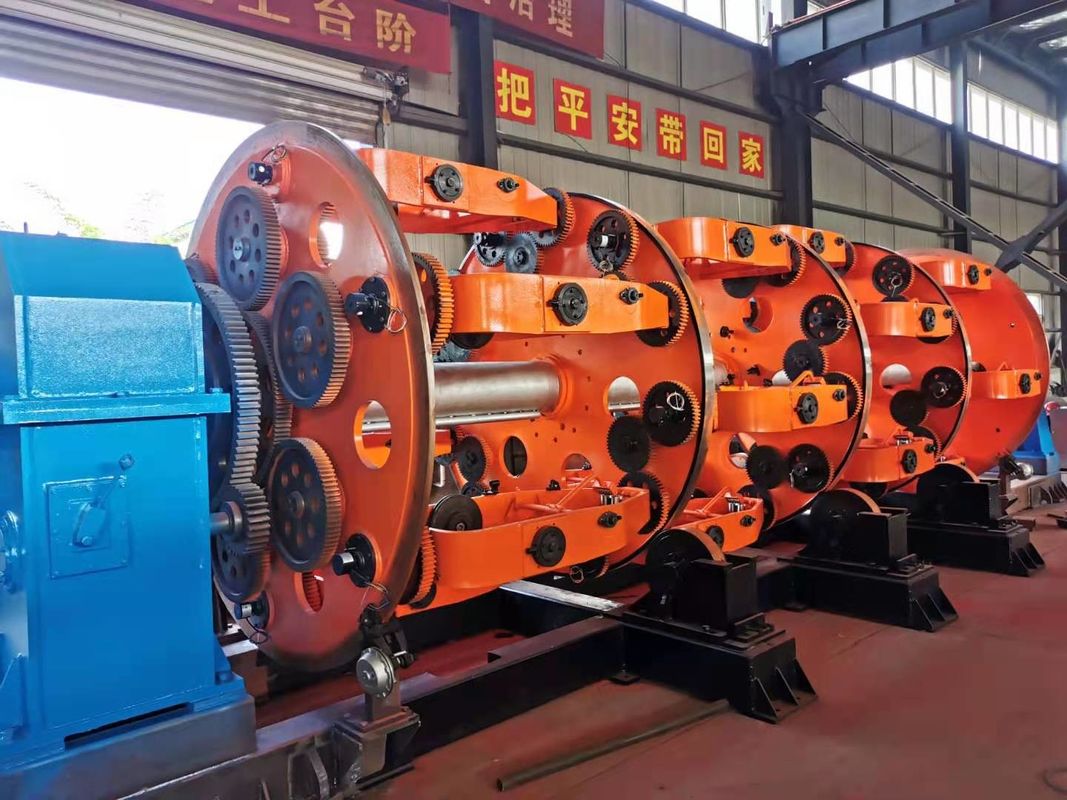

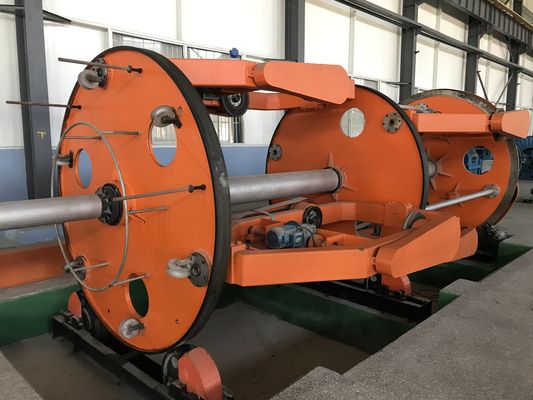

6참고 사진
