| 브랜드 이름: | Choose Technology |
| 모델 번호: | JLK630 |
| MOQ: | 1SET |
| 가격: | USD50000-150000/1SET |
| 지불 조건: | L/C, T/T, D/A, D/P, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 10개 세트 |
1일반 설명:
이 기계는 주로 벗은 구리 와이어, 벗은 알루미늄 와이어, 강철 코어 알루미늄 스트랜드 와이어, 둥근 및 팬 모양의 전도기 등을 굽히는 데 사용됩니다.
2기술 매개 변수:
| 단선 지름 |
구리선: Φ1.5-Φ5.0mm 알루미늄 와이어: Φ1.8-Φ5.0mm |
| 가로 지름 | 최대 Φ45mm |
| 매장 속도 |
6B/12B: 70~166회속 18B: 62~146회전 |
| 발사량 | 6B/12B: 87~843회속 18B: 99~952회속 |
| 추적 바퀴 지름 | Φ2000mm |
| 추적 속도 | 14.5-59m/min |
| TS포인체에서 스풀 크기 | PND630 |
| 중앙 와이어의 스풀 크기 | PND630 |
| 스풀 크기 | PN1250-PN2500 |
3주요 전기 부품
| 주동 모터 | 슬루안 진하이 |
| 인버터 | 혁신 |
| 전기 부품 | SCHINT |
| PLC | 시멘스 |
| 터치 화면 | 시멘스 |
| 기압 부품 | 에어택 |
4.자세한 설명:
4.1 ΦΦ630 중앙선 회전:
배상 스풀 사양: PND630
끝 샤프트 타입은 수동으로 스풀을 클램프하거나 풀어주고, 수동 스ikulu는 스풀을 들어 올립니다.
기계적 마찰 긴장 제어, 크기는 수동으로 조정할 수 있습니다.
4.2 6B, 12B, 18B 선형체:
배상 스풀 사양: PND630
속도: 6B/12B: 70-166rpm
18B: 62~146회전
선착장: 6B/12B: 87-843mm
18B: 99-952mm
회전 속도 변환 단계의 수는 6 단계입니다.
프레임 구조 4 개의 동등한 부분
기계적 마찰은 긴장 을 조절 하고, 긴장 조절 은 편리 합니다.
셰프트리스 공기 클램핑 및 풀링 스풀, 기계 자동 잠금 및 보험, 작동하기 쉽고 빠르고 안전합니다.
전선이 끊어지면 자동 정지
4.3 미터 카운터:
미터 바퀴의 둘레는 500mm입니다.
최대 길이 9999.9m
정확도 오류 ≤3‰
그것은 이중 바퀴 구조를 채택하고 수평적으로 설치됩니다; 압축 바퀴에 완충 스프링이 있으며 입구와 출구에 철 롤러가 있습니다.
4.4 Φ2000 이중 견인장치:
추적 방법: 이중 롤 휠, 이중 활성 추적.
견인 바퀴 지름: Φ2000 mm
견인선 속도: 14.5-59m/min
견인 기어 속도: 36단계
4.5 Φ2500 픽업 머신:
픽업 릴 사양: PN1250-PN2500
최대 부하: 12T
흡수 모터: 8kg.m
케이블 최대 지름: Φ50mm
픽업 모터는 토크 모터를 채택하고, 작동에서 신뢰할 수 있으며 작동 및 유지 보수에서 간단하고 편리합니다.
구조는 끝 셰프트 타입의 전기 클램핑 또는 풀링 스풀, 전기 리프팅 스풀입니다.
납 스퀴브 케이블을 채택하여 취업 속도를 추적 할 수 있으며 배열 거리를 단계없이 조정 할 수 있습니다.
4.6 기계변속기 시스템:
주력 모터 전력: 110KW (AC)
기계적 변속기 시스템은 주 모터, 주 저감기, 변속기 지상 셰프트 등을 포함한다.
4.7 전기 및 전자 제어 시스템:
이 기계의 전원 공급은 3단계 5선 시스템, 380V (± 10%), 50HZ입니다.
기계의 주요 기계는 AC 모터와 주파수 변환 제어기를 채택합니다. 취업 모터는 원활하게 시작하고 멈출 수있는 토크 모터를 채택합니다.그리고 운영과 유지보수는 간단하고 편리합니다.전체 기계는 시멘스 프로그래밍 컨트롤러에 의해 제어됩니다.
4.8 공기 소스 요구 사항:
공기 압력: 0.6Mpa
공기 부피: 1.0m3/min
압축 공기는 건조하고 불순물과 먼지가 없어야 합니다.
5FAQ:
귀한 고객님, 스트랜딩 머신에는 몇 가지 모델이 있습니다.
1. 맨 와이어 지름
2.부드러운 와이어 또는 단단한 와이어
3굽혀야 할 케이블의 양
4- 회전 후 영역.
안녕하세요

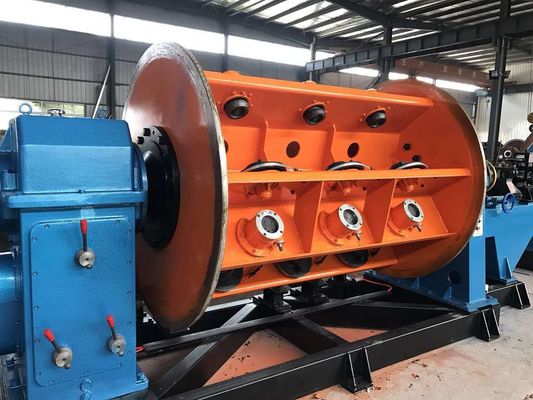

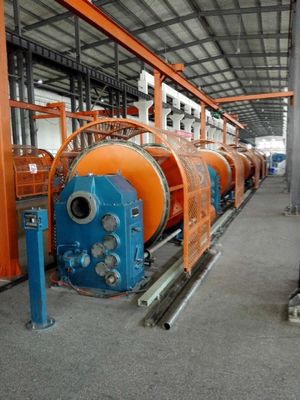

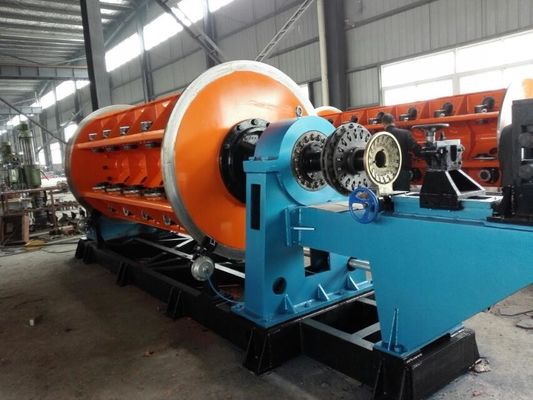

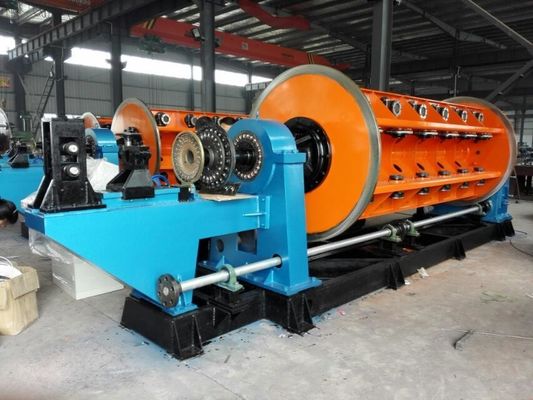

6참고 사진
