| 브랜드 이름: | Choose Technology |
| 모델 번호: | JLG630 |
| MOQ: | 1SET |
| 가격: | USD50000-150000/1SET |
| 지불 조건: | L/C, T/T, D/A, D/P, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 10개 세트 |
1일반 설명:
이 기계는 주로 철선, 알루미늄 철선 및 구리 철선을 굽는 데 사용되며 7 코어 내의 제어 케이블을 굽는 데도 사용할 수 있습니다.
2기술 매개 변수:
| 단선 지름 |
구리선: Φ1.3-Φ5.0mm 알루미늄 와이어: Φ1.7-Φ5.0mm 철선: Φ1.0~Φ5.0mm |
| 가로 지름 | 최대 Φ21mm |
| 매장 속도 | 600회속 |
| 발사량 | 62~276mm |
| 추적 바퀴 지름 | Φ1500mm (두중 추적) |
| 추적 속도 | 31~138m/min |
| TS포인체에서 스풀 크기 | PND630 |
| 중앙 와이어의 스풀 크기 | PND630 |
| 스풀 크기 | PN1000-PN2000 |
3주요 전기 부품
| 주동 모터 | 슬루안 진하이 |
| 인버터 | 혁신 |
| 전기 부품 | SCHINT |
| PLC | 시멘스 |
| 터치 화면 | 시멘스 |
| 기압 부품 | 에어택 |
4.자세한 설명:
4.1 Φ630 중앙선 회전:
배상 스풀 사양: PND630
끝 샤프트 타입은 수동으로 스풀을 클램프하거나 풀어주고, 수동 스ikulu는 스풀을 들어 올립니다.
기계적 마찰 긴장 제어, 크기는 수동으로 조정할 수 있습니다.
4.2 Φ630/6 주식체:
배상 스풀 사양: PND630
최대 속도: 600r/min
선착장: 62~276mm
끝 샤프트는 스프링형 클램핑 구조이며 스풀은 공기적으로 풀립니다.
기계적 마찰 긴장 조절
실린더 는 양쪽 끝 에 큰 베어링 이 있고, 가운데 는 큰 사이즈 의 베어링 이 있다. 전체 기계 는 소음 이 낮고 사용 기간 이 길으며 원활 하게 작동 한다.
실린더에 공기 브레이크가 있고, 브레이킹은 신뢰할 수 있습니다.
싱크 라인에서 단절 감지 장치가 제공됩니다.
보호 커버는 슬라이딩 도어 구조를 채택합니다.
선은 단일 전조 장치가 장착됩니다.
주요 스트랜딩 바디는 바닥 판에 통합적으로 설치되어 있으며 장비는 쉽게 설치됩니다.
4.3 미터 카운터:
미터 바퀴의 둘레는 500mm입니다.
최대 길이 9999.9m
정확도 오류 ≤3‰
그것은 이중 바퀴 구조를 채택하고 수평적으로 설치됩니다; 압축 바퀴에 완충 스프링이 있으며 입구와 출구에 철 롤러가 있습니다.
4.4 Φ1500 이중 추적 장치:
견인 바퀴 지름: Φ1500 mm
분할 바퀴 지름: Φ1300 mm
견인선 속도: 31-138m/min
견인 기어 속도: 36단계
4.5 Φ2000 픽업 머신:
픽업 릴 사양: PN1000-PN2000
최대 부하: 8T
최대 흡수 속도: 150m/min
흡수 모터: 6kg.m
케이블 최대 지름: Φ20mm
픽업 모터는 토크 모터를 채택하고, 작동에서 신뢰할 수 있으며 작동 및 유지 보수에서 간단하고 편리합니다.
구조는 끝 셰프트 타입의 전기 클램핑 또는 풀링 스풀, 전기 리프팅 스풀입니다.
납 스퀴브 케이블을 채택하여 취업 속도를 추적 할 수 있으며 배열 거리를 단계없이 조정 할 수 있습니다.
4.6 기계변속기 시스템:
주동 모터 전력: 45KW (AC)
기계적 변속기 시스템은 주 모터, 주 환속기, 변속기 샤프트, 접착기 등을 포함한다.
4.7 전기 및 전자 제어 시스템:
이 기계의 전원 공급은 3단계 5선 시스템, 380V (± 10%), 50HZ입니다.
기계의 주요 기계는 AC 모터와 주파수 변환 제어기를 채택합니다. 취업 모터는 원활하게 시작하고 멈출 수있는 토크 모터를 채택합니다.그리고 운영과 유지보수는 간단하고 편리합니다.전체 기계는 시멘스 프로그래밍 컨트롤러에 의해 제어됩니다.
4.8 공기 소스 요구 사항:
공기 압력: 0.6Mpa
공기 부피: 1.0m3/min
압축 공기는 건조하고 불순물과 먼지가 없어야 합니다.
5FAQ:
귀한 고객님, 스트랜딩 머신에는 몇 가지 모델이 있습니다.
1. 맨 와이어 지름
2.부드러운 와이어 또는 단단한 와이어
3굽혀야 할 케이블의 양
4- 회전 후 영역.
안녕하세요

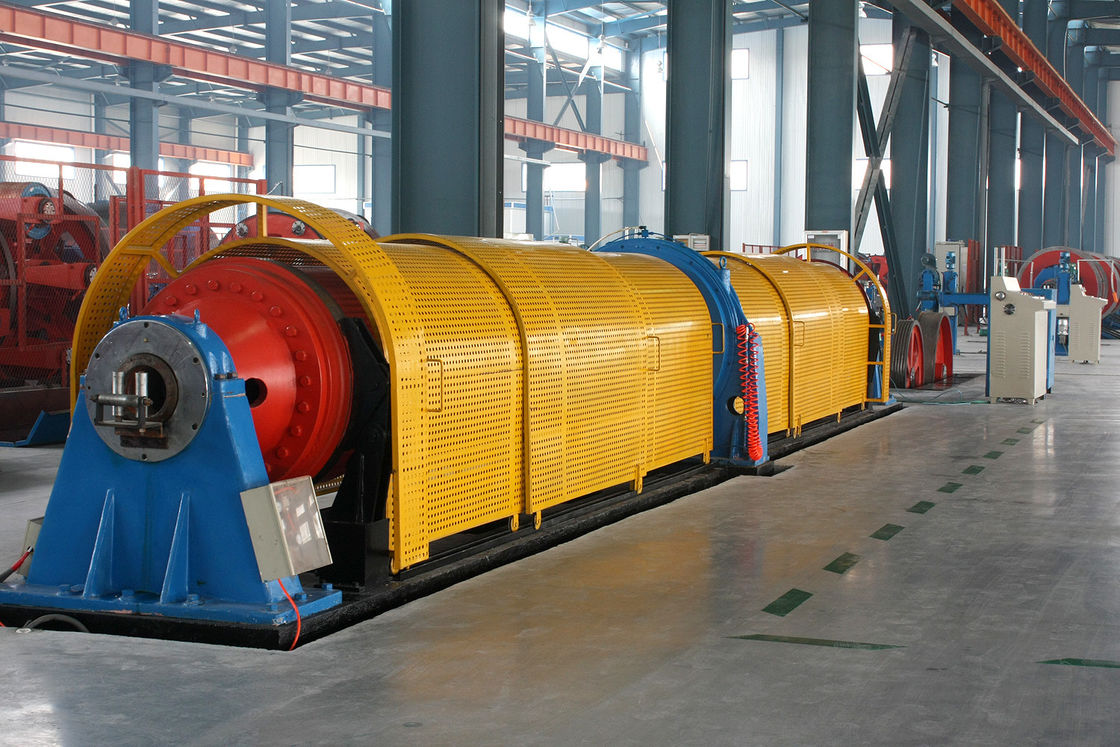

6참고 사진
