전기 구리 케이블 와이어 코일러 포장 / 롤링 / 케이블을 위한 포장 기계 자동 코일링 및 포장 기계 공장

1특징:

1.1 회수 기계에 의해 공급되거나 진압 기계에 직접 연결될 수 있다.
1.2 코일의 생산 속도는 1분당 약 2개의 코일 (예를 들어 BV2.5mm2 100m/coil) 이다.
1.3 롤링 후, 코일은 필름 랩링 기계에 공급되어 자동으로 코일을 포장하고 표기합니다.
1.4 자동 필름 포장 후 밀기 장치로 자동으로 컨베이어에 전달되며 수동 조작이 필요하지 않습니다.
1.5 이 기계는 세르보 모터 케이블 시스템을 채택하고, 코일 와일링은 아름답습니다.
1.6 조작은 터치 스크린에서 작동하며, 조작은 편리하고 편리하다.
1.7 마이크로컴퓨터 메모리는 제품 사양을 변경해야 할 때 99개의 다른 와이어 볼륨 사양을 저장할 수 있습니다.
1.8 저장된 사양 데이터가 읽히면 다시 입력하지 않고 즉시 생성될 수 있다.
1.9 이 기계는 오류가 발생했을 때 조작자를 경고하는 자동 오류 탐지 기능을 갖추고 있습니다.

2기술 매개 변수:

3.롤링 부품의 사양:

3.1 미터 부분:

상단 및 하단 바퀴 각각은 측정 장치가 있으며, 정밀 인코더 (Encoder) 를 사용하여 센티미터로 계산 할 수있는 길이를 계산합니다.측정 바퀴는 알루미늄 합금으로 만들어집니다., 상단 바퀴는 세라믹 경화 처리를 스프레이하고, 하단 바퀴는 케이블을 손상시키지 않는 우수한 접착제로 코팅됩니다.장치는 케이블을 펌핑을 방지하기 위해 일방적인 베어링이 장착되어 있습니다..

3.2 롤링 헤드:

수평 롤링은 자동으로 열고 닫을 수 있도록 공기 밀기기를 통해 제어됩니다.

설정 된 길이가 완료되면 롤링은 자동으로 중단됩니다. 이 시점에서 롤링 헤드는 수직으로 엽니다.가닥 을 클램프 하지 않고 코일 을 붙이지 않고 쉽게 풀 수 있다.

3.3 케이블 배열 시스템:

이 시스템은 컴퓨터에 의해 완전히 제어되며, 세르보 모터와 볼 가이드 스크루로 작동합니다.

정밀 디코더는 주 모터 실행 신호를 수신하여 주 모터와 세르보 모터를 동기화하고 케이블 움직임이 더 조율되고 코일은 더 아름답습니다.

3.4 커터:

문형 절단기는 정해진 길이가 완료되면 케이블을 자동으로 절단합니다. SKD-11과 함께 두 배 절단기는 특수 철강과 진공 열 처리로 만들어 튼튼하고 길어집니다.

3.5 팔 전송 메커니즘:

케이블이 롤이 된 후, 가닥 보유 메커니즘은 코일에 달라붙고 자동으로 포장 및 포장을위한 코팅 장치로 전송하여 롤,레이블 및 코팅 프로세스는 완전히 자동화 될 수 있습니다.폐기물 라인이 있을 때 수동으로 개입할 수 있습니다.

3.6 제어판:

HMI 제어 시스템은 화면에 직접 터치 조작을 위해 더 편리합니다.

중앙 컴퓨터 제어 시스템은 코일 속도, 코일 길이, 경고 시스템, 라인 속도 조정, 표시등, 비상 정지 및 재설정을 제어합니다.

기계가 작동할 때, 사용자는 여전히 길이, 와이어 지름, 속도 및 기타 데이터를 변경할 수 있으며 속도, 길이 및 전체 기계 동작은 화면에서 모니터링 할 수 있습니다.

3.7 드라이브 모터:

윙링 시스템: 7.5HP * 4P AC 모터 + 벡터 제어 인버터.

케이블 시스템: 400W 서보 모터 + 서보 드라이브

유지 라인 전송: 400W 서보 모터 + 서보 드라이브

4필름 포장 기계의 사양:

4.1 포장된 코일 무게: 최대 35kg
4.2 PVC PEPP 필름 크기: 두께 0.05mm ~ 0.07mm * 너비 40mm ~ 45mm
4.3 필름 롤 로딩 방법: 기압 클램핑
4.4 PVC/PE 필름은 높은 속도로 패키지를 롤링하는 데 사용됩니다.
4.5 AC 모터에 의해 구동되며 부드럽고 부드러운 윙링을 가지고 있습니다.
4.6 클래프 팔의 크기를 조정하고 수동 조정으로 빠르고 편리하게 조정한다.

5필름 포장의 기계적 구조:

5.1 C 반지:

C-링은 타이밍 벨트에서 작동합니다. C-링은 미끄러지지 않고 작동합니다. 그리고 패키지는 안정적이고 조용합니다.

특수 강철으로 만든 C 반지의 내부와 외부 롤러는 착용하기 쉽지 않은 우수한 고무로 덮여 있으며, 작동을 원형화하고 긴 수명을 가지고 있습니다.그리고 과부하 보호 장치가 장착되어 있습니다.엔진은 불타는 게 쉽지 않아요

5.2 절단기:

공기 절단 시스템을 채택하고, 설정 포장 재료의 길이는 완결 된 후 자동으로 절단됩니다.

절단체는 톱니 또는 가시가 될 수 있습니다 (다양한 포장 재료에 따라 선택 / 교체), PVC, PP,PE 필름 및 완벽한 절단 성능을 가진 다른 포장재.

5.3 클램퍼:

패키지가 고정된 지점으로 전송 된 후 자동으로 당겨지고 자동으로 당겨집니다. 1.0 라운드를 굽히면 클램퍼가 자동으로 후퇴합니다.

시작 회전 (1,5 ~ 2.5 회전) 의 수를 윙할 때, 클램퍼는 자동으로 풀립니다. 어떤 수동 작업도 필요하지 않습니다. 높은 보안.

5.4 공급 장치:

공기 벨트 피더, 잠금 없는 나사, 빠른 변경, 설치가 쉬워

5.5 자동 표시 장치:

레이블 배포 유형의 스택을 채택하고, 패키지 당 1 개의 패키지, 자동으로 레이블을 선택하여 먹여 살리십시오, 편리하고 안전하며 시간을 절약하고 생산을 증가시킵니다.

5.6 드라이브 모터:

C-ring: 1HP * 4P AC 모터.

팔을 잡고: 1HP * 4P AC 모터 + 1/20 줄기.

봉투가 완성되면 스필은 자동으로 수집 상자에 있는 슬라이드에 밀립니다.

6FAQ:
귀한 고객님, 스트랜딩 머신에는 몇 가지 모델이 있습니다.
1. 맨 와이어 지름
2.부드러운 와이어 또는 단단한 와이어
3굽혀야 할 케이블의 양
4- 회전 후 영역.

안녕하세요

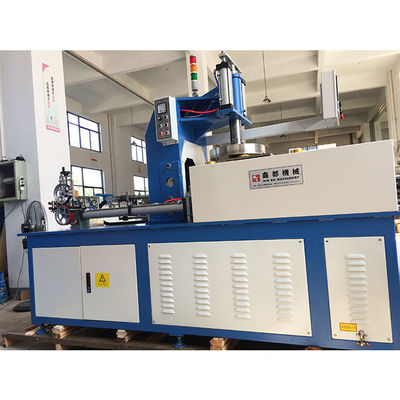

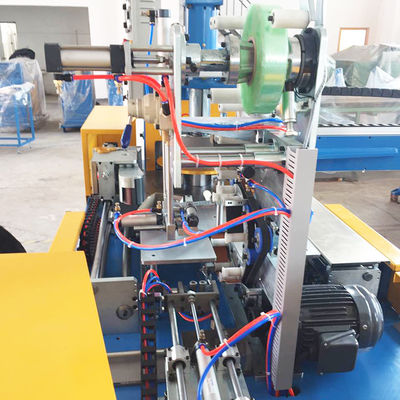

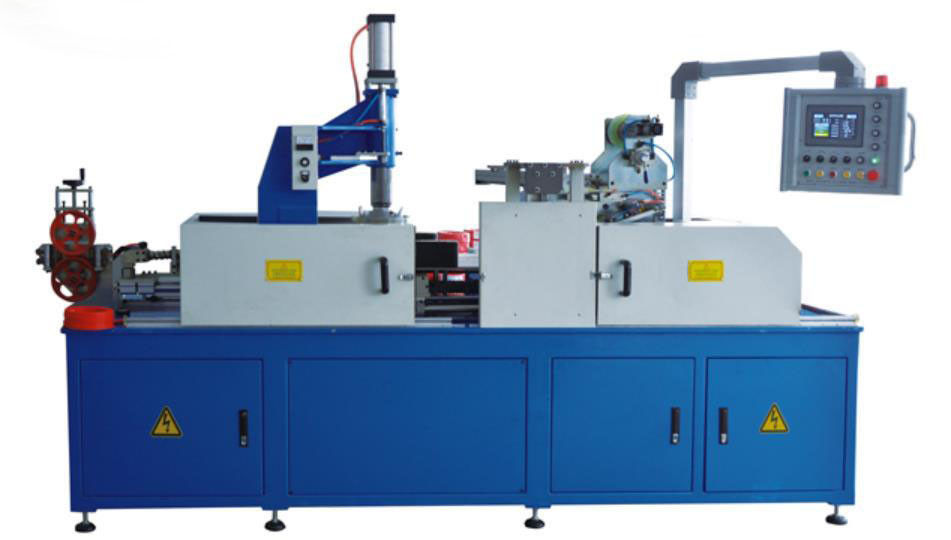

7참고 사진
